Yapı Statiği Hesap Araçları

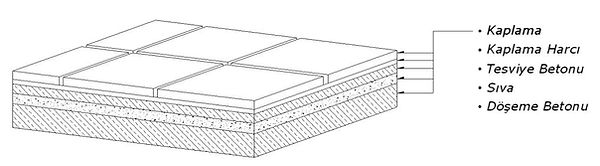

Döşeme Yük Hesabı
Döşeme yük hesabı için döşeme kaplama çeşitlerini ve kalınlıklarını doğru seçtiğinizden emin olun. Program sizin için döşeme yük hesabını yapabacaktır.

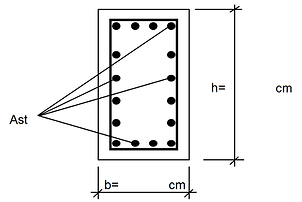

Kolon Maksimum Taşıma Yükü ve Minimum Donatı Hesabı
TS500 'e göre max taşıma yükü
N1max = 0,9 * fcd * b * h
Deprem yönetmeliğine göre
N2max = 0,5 * fck * b * h
Maksimum boyuna toplam donatı alanı
Minimum boyuna toplam donatı alanı
Minimum donatı seçimi
Not: Dikdörtgen kesitli kolonlarda minimum 4∅16 veya 6∅14 donatı gerekli (deprem yönetmeliği madde 3.3.2.1)
Basit Kiriş Statik Değerleri Hesaplama
E = elastisite modülü (çelik için E = 20000 KN/cm²)
Ix = atalet momenti
Wx = mukavemet momenti
f = sehim
Va = Vb=q*L/2 =
Mmax (Knm) = q * L² / 8 =
max moment yeri x = L / 2 =
fmax = 5 * q * L4 / ( 384 * E * Ix ) =
x mesafede max moment - Knm
Mx = q * x / 2 * ( L - x ) =
x noktasındaki sehim
fx = q * L4 / ( 24 * E * Ix ) * ( x / L - 2 * x3 / L3 + x4 / L4 ) =
sol ve sağ seğim açısı
αa= αb= qL3 / (24*E*Ix) =
oluşan Max. Gerilme =
emniyet Gerilmesi =
gerilme sonuç
Basit kiriş statik hesaplaması için elastisite modülü, atalet momenti, mukavemet momenti, yük, açıklık değerlerini doğru olarak girdiğinizden emin olun.
Kar Yükü Hesaplama
Kar yükü hesabı yapmak için ilgili il bilgisini girdikten sonra alanın rakım bilgilerini girmeniz yeterlidir, program sizin için kar yükü değerlerini hesaplayacaktır.
İlçe | Kar Bölgesi |
|---|

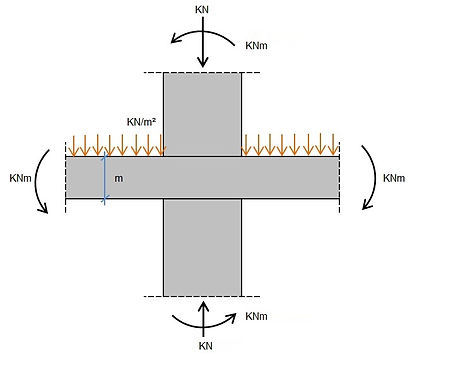

Zımbalama Tahkiki
Deprem ve düşey yüklerine maruz kirişsiz döşeme zımbalama tahkik
fck=C=N/mm2
fyk=S=N/mm2
λmc=
fcd=N/mm2
λms=
paspayı= mt
fyd
fctk
fctd
...
...
kesit a-a
kesit b-b
800
1200
10
sonuclar

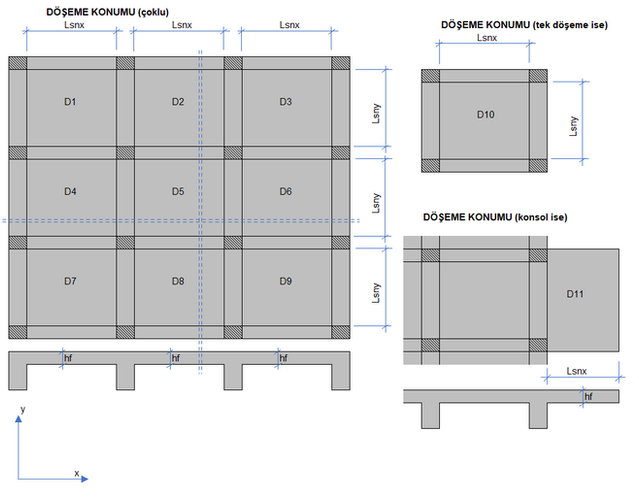

Döşeme Kalınlık Hesabı
Döşeme serbest açıklıklarını, döşeme yerleşimini girerek min. döşeme kalınlığını bulabirsiniz.
Lsnx =
m
Lsny =
m
Döşeme Konumu=
.
Atalet Momenti Hesaplama
...
...
Basit Çelik Yapı Kesit Hesabı
---
Bu hesap aracı genel, basit yapılar için kullanılabilir, özel yapılar için detaylı inceleme, kontrol gerekecektir.
Genel Amaç: Kullanıcıdan alınan girdilere (döşeme yükü, açıklık, kolon yüksekliği, deprem bölgesi, zemin durumu, profil tipi) göre basit bir tek açıklıklı, tek katlı çelik çerçeve için kiriş ve kolon profillerini ön boyutlandırmak ve Güçlü Kolon - Zayıf Kiriş (GKZK) prensibine uygunluğunu kontrol etmektir.
Bu detaylı tarif, aracın hesaplama mantığını ve yapılan varsayımları kapsamaktadır. Bir ön tasarım ve eğitim aracı olarak faydalı olabilir, ancak gerçek mühendislik projelerinde detaylı analiz ve yönetmeliklere tam uyum gereklidir.
